定量齒輪泵HGP-1A系列
型號：HGP-1A-F1R瀏覽次數：528次
分享產品HGP~1A系列 最高壓力∶250bar(3500psi)； 吐出量∶0.8 / rev–7.8 / rev； 法蘭型式∶SAE2孔式，歐洲及DIN4孔式
|
產品特點：
HGP~1A系列 最高壓力∶250bar(3500psi) 吐出量∶0.8 / rev–7.8 / rev 法蘭型式∶SAE2孔式 歐洲及DIN4孔式 |
|
HGP |
1A |
F |
I |
R |
X |
2B |
|
產品型號 |
尺碼款式 |
固定方式 |
吐出量 |
旋轉方向 |
心軸型式 |
法蘭型式 |
|
Hydromax
齒輪泵 |
1款式 |
F:法蘭型式
L:腳座型式 |
1:1 / rev
2:2 / rev
3:3 / rev
4:4 / rev
5:5 / rev
6:6 / rev
8:7.8 / rev |
(由軸心側視之)
R:順時針
L:逆時針 |
X:平行鍵
L:梅花鍵 |
2B:SAE2孔式
4BD:DIN4孔式
4DE:歐洲4孔式 |
|
產品型號 |
吐出量cc / rev |
壓力kgf / cm² |
轉速rpm |
重量kg | |||
|
工作 |
最高 |
Rate |
Max. |
Min. | |||
|
HGP–1A–F1* |
1 |
210
(3000) |
250
(3500) |
1800 |
4500 |
1000 |
1.0 |
|
HGP–1A–F2* |
2 |
4500 |
600 |
1.05 | |||
|
HGP–1A–F3* |
3 |
4500 |
600 |
1.15 | |||
|
HGP–1A–F4* |
4 |
4000 |
600 |
1.18 | |||
|
HGP–1A–F5* |
5 |
3200 |
600 |
1.2 | |||
|
HGP–1A–F6* |
6 |
3200 |
600 |
1.3 | |||
|
HGP–1A–F8* |
7.8 |
3200 |
600 |
1.3 | |||
|

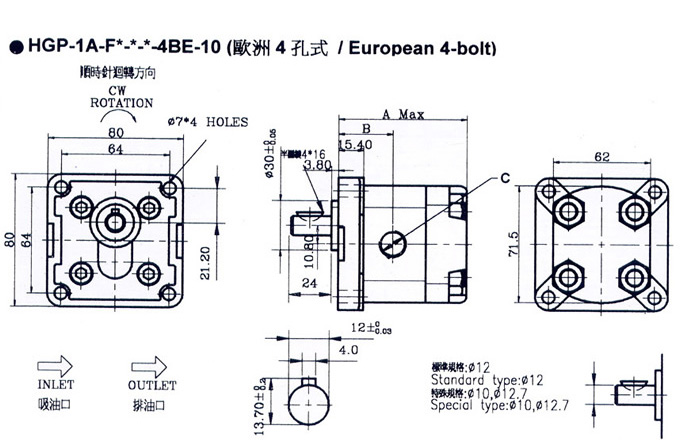

產品型號 |
DimensionA
mm |
DimensionB
mm |
C–Inlet |
D–Outlet |
|
HGP–1A–F08* |
75 |
36.5 |
3 / 8”PT |
3 / 8”PT |
|
HGP–1A–F1* |
77 |
38.5 |
3 / 8”PT |
3 / 8”PT |
|
HGP–1A–F2* |
80.5 |
40.25 |
3 / 8”PT |
3 / 8”PT |
|
HGP–1A–F3* |
86 |
43 |
3 / 8”PT |
3 / 8”PT |
|
HGP–1A–F4* |
88 |
44 |
3 / 8”PT |
3 / 8”PT |
|
HGP–1A–F5* |
92 |
46 |
3 / 8”PT |
3 / 8”PT |
|
HGP–1A–F6* |
96 |
48 |
3 / 8”PT |
3 / 8”PT |
|
HGP–1A–F8* |
102 |
51 |
1/ 2”PT |
3 / 8”PT |
