液控單向閥
型號：SL6瀏覽次數：743次
分享產品1. 對于底板安裝面DIN243404A型、ISO4401和CETOP12H底板。 2. 帶與不帶泄油口。 3. 4種開啟壓力。 4. 通徑（NG）6mm。 5. 壓力至31.5MPa。 6. 流量至60L/min。
|
產品特點：
1. 對于底板安裝面DIN243404A型、ISO4401和CETOP12H底板。 2. 帶與不帶泄油口。 3. 4種開啟壓力。 4. 通徑（NG）6mm。 5. 壓力至31.5MPa。 6. 流量至60L/min。 |
| S | V | 6 | P | B | 1 | 6X | V | * |
| 系列號碼 | 通徑 | 安裝 | 釋壓特征 | 開啟壓力 | 系列 | 氟橡膠密封 | 附加說明 | |
| SV和SL型 6×液控單向閥 | 6 8 |

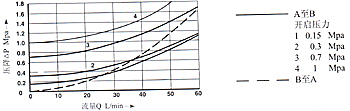

6 | P：底板安裝 | B：無 | 1 2 3 4 見ΔP-Q曲紅A至B |
6X：60-69系列 （60-69系列，內部結構及連接尺寸相同） |
無標記:丁腈橡膠密封。 適用于礦物油（HL.HLP） 按DIN51524Z V=氟橡膠密封。 適用于磷酸脂（HFD-R） |
| 一般參數 | |||||
| 重量 (kg) | 大約 0.8 | ||||
| 安裝位置 | 可選擇 | ||||
| 流動方向 | A至B自由流動，液控操作時由B到A流動 | ||||
| 液壓參數 | |||||
| 工作壓力 (Mpa) | 至3.15 | ||||
| 油口控制壓力 (Mpa) | 0.5至31.5 | ||||
| 控制流量-油口X （cm3） | 0.68 | ||||
| 控制流量-油口Y （cm3） | 0.58 | ||||

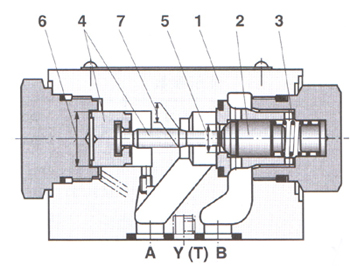

| 控制面積-面積A1 （cm2） | （面積見前頁結構圖） | 0.42 | |||
| 控制面積-面積A2 （cm2） | （面積見前頁結構圖） | 1.33 | |||
| 控制面積-面積A3 （cm2） | （面積見前頁結構圖） | 0.19 | |||
| 油液 | 礦物油（HFD-R） | ||||
| 油液 | 按DIN51524 | ||||
| 油液 | 磷酸脂（HFD-R） | ||||
| 油液溫度范圍 （°C） | -30至+80（用丁腈橡膠密封件） | ||||
| 油液溫度范圍 （°C） | -20至+80（用氟橡膠密封件） | ||||
| 粘度 (mm2/s) | 218至500 | ||||
| 油液清潔度 | 油液最高限價污染度按NAS1638第9級 推薦過濾器最小濾精度為期不遠β10≥75 | ||||
 |
 |

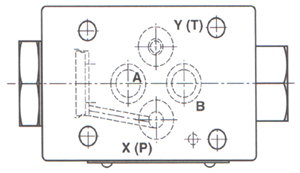

| 1 油口Y用于“SL”型閥（在“SV”型閥中堵住此口） 2 標牌 3 定位銷 4 “O”形圖9.25×11.78(油口A，B,X,Y) 5 開啟壓力為“1” “2” “3”的閥的尺寸 6 開啟壓力為“4”尺寸 7 閥的安裝孔 |
底板 G341/01（G1/4 M14×1.5） G342/01（G3/8 M18×1.5） G502/01（G1/2 M22×1.5） 閥固定螺釘 M5×50 GB70-85-10.9 扭矩擰緊扭矩=8.9NM |
 |
 |
 |
 |
 |
 |
