疊加式液控單向閥
型號：Z2s6瀏覽次數：807次
分享產品1、疊加式結構 2、安裝面按DIN24340 A型，ISO4401和CETOP-RP121H 3、用于限定二個工作油口的主流量或控制流量 4、用于進口或出口節流 5、通徑22 6、壓力至31.5MPa 7.流量至360L/min
|
1、疊加式結構 2、安裝面按DIN24340 A型，ISO4401和CETOP-RP121H 3、用于限定二個工作油口的主流量或控制流量 4、用于進口或出口節流 5、通徑22 6、壓力至31.5MPa 7.流量至360L/min |
| Z2S22 | 25 | -- | 1 | 5X | V | * |
| 系列號碼 | 通徑 | 油口 | 開啟壓力 | 系列 | 氟橡膠密封 | 附加說明 |
| Z2S22型 5×疊加式液控單向閥 | 25 | --：油口A和B無泄漏封閉 A：油口A無泄漏封閉 B:油口B無泄漏封閉 |
1：0.3Mpa 2:0.5Mpa 3:0.75Mpa 4：1.0Mpa |
5X:50至59系列 （50-59安裝和連接尺寸相同） |
無標記:丁腈橡膠密封 適用于符合DIN51524的礦物油（HL，HLP） V:氟橡膠密封 適用于磷酸脂（HFD-R） |

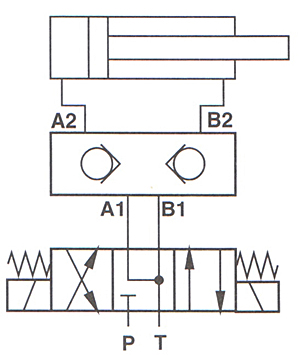

| 油液 | 礦物油（HL，HLP）按DIN51524 磷酸酯（HFD-R） |
| 油液清潔度 | 油液最高污染度 按NAS1638第9級推薦過濾器最小過濾精度為Β10≥75。 |
| 油液溫度范圍(°C) | -30--+80對丁腈橡膠密封件 |
| 油液溫度范圍(°C) | -20--+80對丁氟橡膠密封件 |
| 油液粘度范圍 (mm2/s) | 2.8至500 |
| 工作壓力Mpa | 31.5 |
| ******流量L/min | 450 |
| 流動方向 | 見符號 |

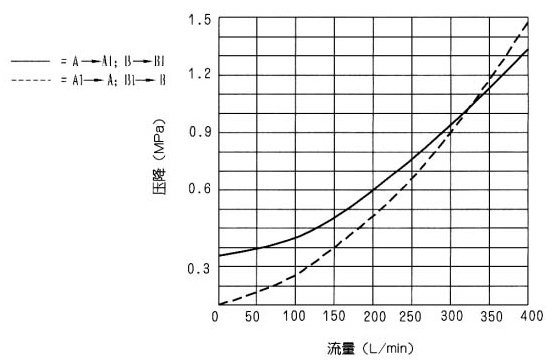

| 自由流動開啟壓力 | 見特性曲線 |
| 面積比 | A1/A2=1/13 A3/A2=1/2.8(見結構圖) |
| 重量kg | 大約12 |
 |
 |
 | |

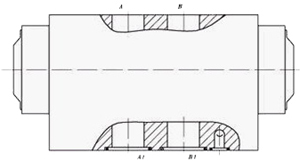

| 1.閥開啟壓力0.3或0.5Mpa,油口A和B無泄漏密封 2.閥開啟壓力0.75或1.0Mpa,油口A和B無泄漏密封 2.1閥開啟壓力0.75或1.0Mpa,油口A無泄漏密封 2.2閥開啟壓力0.75或1.0Mpa,油口B無泄漏密封 3.標牌 4.6個閥的安裝孔 |
5.O形圈27×3用于油口A2、B2、P2、T2。 6.O形圈19×3用于油口X2、Y2、L2。 7.定位銷 8.定位銷孔 閥固定螺釘6個M14 GB70-85-10.9 擰緊扭矩=205Nm |
 |
------ A1至A2 B1至B2 開啟壓力 1 0.3Mpa 2 0.5Mpa 3 0.75Mpa 4 1.0Mpa ------ A2至A1 B2至B1 |
 |

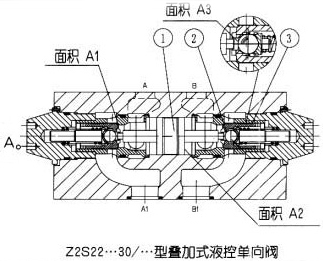

| 4 面積A1 5 面積A2 6 面積A3 |
 |
