產品詳情

產品特點：

1、疊加式結構
2、安裝面按DIN24340，A型 ISO4401和CETOP-RP121H。
3、4種壓力范圍
4、6種可選的有效流向：帶一個或二個插裝式溢流閥
5、4種調節型式：調節手柄、帶內六角鎖緊螺母和防護帽的螺釘、帶刻度可鎖旋鈕、帶刻度旋鈕
6、通徑10。
7、壓力至31.5MPa。
8、流量至100L/min。

型號說明：

Z	2	DB	10	VA	1	4X	5	V	*
疊加式	帶插裝式溢流閥的個數	系列號碼	通徑	溢流功能從-至	調節形式	系列	調節壓力	密封物	附加說明
Z：疊加式	僅適用VC和VD 2:2	先導溢流閥	10：10	VA：A-TA VP:P-TA VT:TB1-TA2 VB:B-TB VC:A-TA和B-TB VD:A-B和B-A	1：調節手柄 2：帶六角鎖定螺母和防護帽的螺釘 3：帶刻度旋鈕 7:帶刻度旋鈕	4X：40至49系列（40-49系列內部結構和連接尺寸相同）	5:5Mpa 10:10Mpa 20:20Mpa 31.5:31.5Mpa	無標記：丁腈橡膠密封使用于符合DIN51524的礦物油（HL，HLP） V：氟橡膠密封適用于磷酸脂（HFD-R）	附加說明
注：H鑰匙在定貨型號008158中包括

技術參數：

油液		礦物油（HL，HLP）按DIN51524 磷酸脂（HFD-R）
油液溫度范圍 °C		-20至+80
粘度 mm²/s		10至800
油液清潔度		油液最高污染度按NAS1638第9級。推薦過濾器最小過濾精度為β10≥75
工作壓力 MPa		至3.15
設定壓力Mpa		5,10,20,31.5
******流量 L/min		100
重量 kg	型號ZDB10 kg	大約2.4
重量 kg	型號Z2DB10 kg	大約2.6

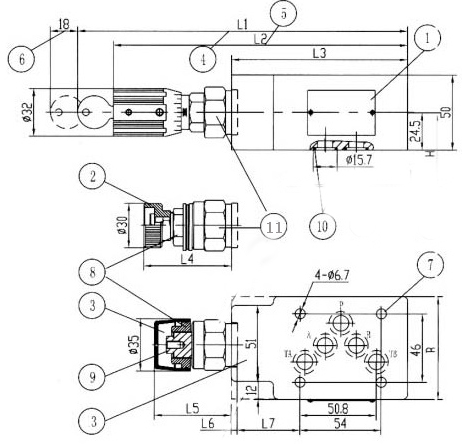

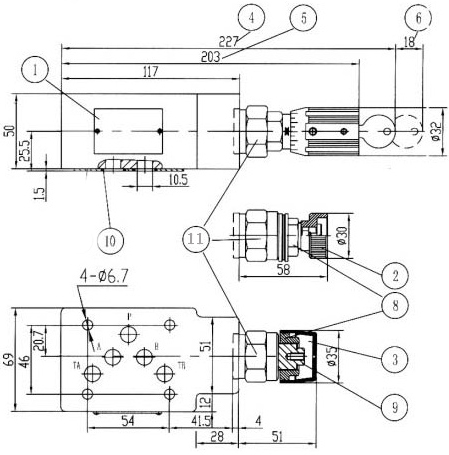

型號ZDB10 VA，VB，VP和VT的外形尺寸：


1 標牌 2 調節型式“1” 3 調節型式“2” 4 調節型式“3” 5 調節型式“7” 6 拔出鑰匙的空間7 閥的安裝孔 8 鎖緊螺母S=24 9 內六角S=10 10 O型圈13×2適用油口A2，B2，P2，T2,TA2,TB2	11 O型板70×80×1.5 (僅用于VA.VB和VP) 12 相應孔僅用于VC.VD和VT型 13 ZDB10,VA和VP型 14 ZDB10 VT型 15 q外六角S=30 擰緊扭矩50Nm 閥的固定螺釘 M6 GB70-85-10.9 擰緊扭矩15.5Nm

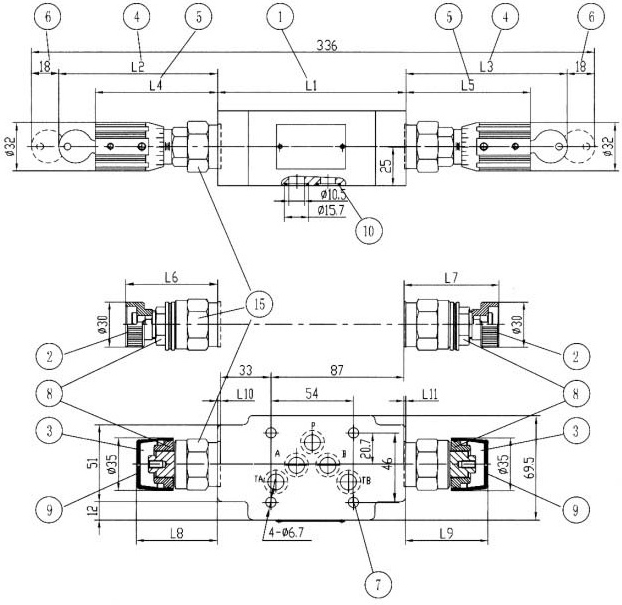

型號Z2DB10 VC和VD外形尺寸：


1 標牌 2 調節型式“1” 3 調節型式“2” 4 調節型式“3” 5 調節型式“7” 6 拔出鑰匙的空間7 閥的安裝孔 8 鎖緊螺母S=24	9 內六角S=10 10 O型圈13×2適用于油口A2，B2，P2，T2,TA2,TB2 11 外六角S=30 擰緊扭矩50Nm 閥的固定螺釘 M6 GB70-85-10.9 擰緊扭矩15.5Nm

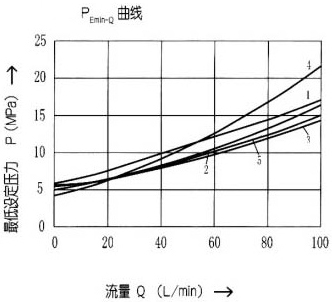

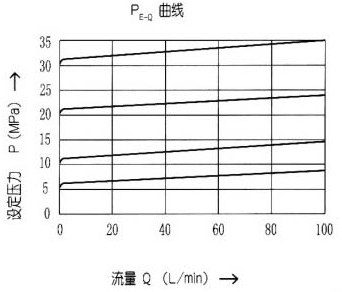

特性曲線：

圖形符號：

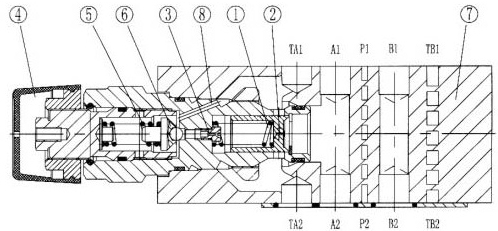

結構圖：

功能說明：

ZDB和Z2DB型閥是疊加式結構的先導溢流閥，用于限制系統壓力。它由閥體（7）和一個或2個插裝式溢流閥（4）組成。系統壓力是由插裝式溢流閥（4）調定。
在靜態位置，該閥關閉。A口壓力作用于閥芯（1），同時壓力經過節流孔（2）作用在閥芯（1）的彈簧加載側，經過節 流孔（3）作用在先導閥芯（6）上。如果A口壓力上升超過彈簧（5）的設定值，閥芯（6）克服彈簧力開啟。油液可從閥芯（1）的彈簧加載側節流孔（3）和通道（8）流入T口。閥芯隨之產生一個壓降，這就導致油口A至T連通，使系統 壓力保持在彈簧（5）的設定值，控制油從兩彈簧腔經油口T向外部回油。
