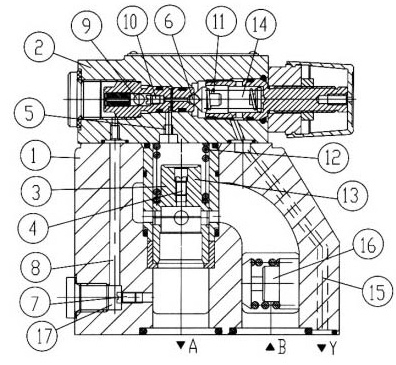

先導式減壓閥
型號：DR10Y瀏覽次數：977次
分享產品1、用于底板安裝 安裝面按DIN24340 D型 ISO號578和CETOP-RP121H， 2、用于螺紋連接 3、用于油路塊安裝 4、4種調整元件：旋鈕、帶護罩的調節螺栓、帶刻度有鎖旋鈕、帶刻度旋鈕 5、5種壓力設定 6、可選的單向閥（僅用于底板安裝） 7、通徑（NG)10-30mm。 8、壓力至35MPa。 9、流量至400L/min。
|
產品特點：
1、用于底板安裝 安裝面按DIN24340 D型 ISO號578和CETOP-RP121H， 2、用于螺紋連接 3、用于油路塊安裝 4、4種調整元件：旋鈕、帶護罩的調節螺栓、帶刻度有鎖旋鈕、帶刻度旋鈕 5、5種壓力設定 6、可選的單向閥（僅用于底板安裝） 7、通徑（NG)10-30mm。 8、壓力至35MPa。 9、流量至400L/min。 |
| DR | C | / | G | 4 | 5X | 5 | Y | M | 2 | V | * |
| 系列號碼 | 先導閥形式 | 通徑 | 安裝方式 | 旋鈕形式 | 系列 | 設定壓力至 | 控制油供排方式 | 帶不帶單向閥 | 螺紋形式 | 液壓油 | 附加說明 |
| DR型5×系列先導式減壓閥 | 無標記：先導式減壓閥 C：先導閥（無主閥芯插件，不標通徑） C：帶主閥芯插件先導閥（注明通徑30） |
見下(A) | 無標記：底板安裝 G：螺紋連接 |
4：旋鈕 5：帶護罩的調節螺栓 6:帶刻度有鎖旋鈕 7：帶刻度旋鈕 |
5X:系列50至59 | 5:5Mpa 10:10Mpa 20:20Mpa 31.5:31.5Mpa 35:35Mpa |
Y：內供外排 | 無標記：帶（僅對板式安裝） M：不帶 |
無標記：英制 2:公制 |
無標記：礦物質液壓油 V：磷酸脂液壓油 |
附加說明 |
| 通徑(A) | 連接方式 | |
| 通徑(A) | 底板安裝 | 螺紋連接 |
| 通徑(A) | 注明 | |
| 10 | =10 | =10 |
| 15 | =15 | |
| 25 | =20 | =20 |
| 25 | =25 | |
| 32 | =30 | =30 |
| 一般參數 | |||||
| 安裝位置 | 可選 | ||||
| 重量 | DR10 | DR15 | DR20 | DR25 | DR30 |
| 底板安裝 DR kg | 3.4 | -- | 5.3 | -- | 8.0 |
| 底板安裝 DRC kg | 1.2 | ||||
| 底板安裝 DR 30kg | 1.5 | ||||
| 底板安裝 DRC.Gkg | 5.3 | 5.2 | 5.1 | 5.0 | 4.8 |
| 液壓參數 | |||||
| 進口壓力，油口B Mpa | 至35 | ||||

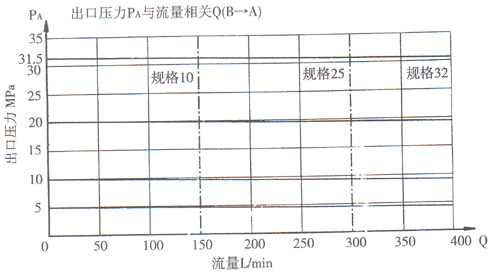

| 出口壓力，油口A Mpa | 1至35 | ||||
| 背壓 油口Y Mpa | 35（僅可用于不帶單向閥結構） | ||||

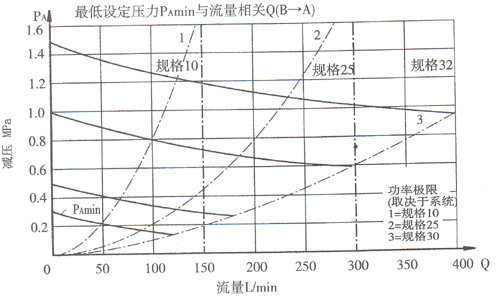

| 設定壓力 min,Mpa | Q-相關 | ||||
| 設定壓力 max,Mpa | 至5；至10；至20；至25；至35 | ||||
| ******流量 | DR10 | DR15 | DR20 | DR25 | DR30 |
| 底板安裝 L/min | 150 | -- | 300 | -- | 400 |
| 螺紋連接 L/min | 150 | 300 | 300 | 400 | 400 |
| 油液 | 礦物油按（HL，HLP），按DIN51524，磷酸酯（HFD-R） | ||||
| 油液溫度范圍 °C | -30至+80（用于丁腈橡膠密封件） | ||||
| 油液溫度范圍 °C | -20至+80（用于氟橡膠密封件） | ||||
| 粘度范圍 mm2/s | 10至800 | ||||
| 污染度 | 油液最高允許的污染按NAS 1638第9級 我們推薦過濾器最小過濾精度Β10≥75 | ||||
 | |

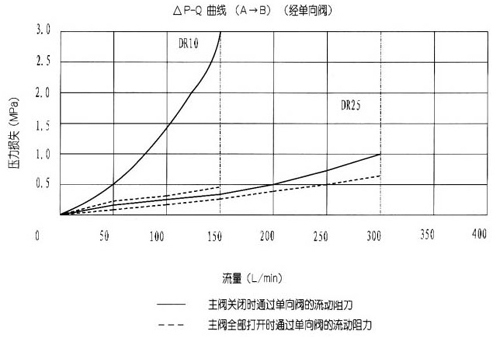

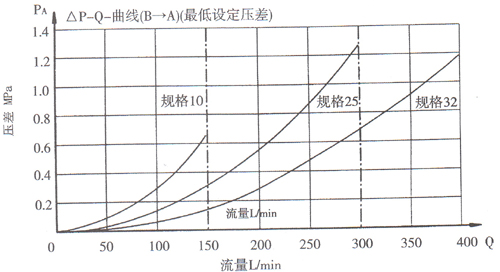

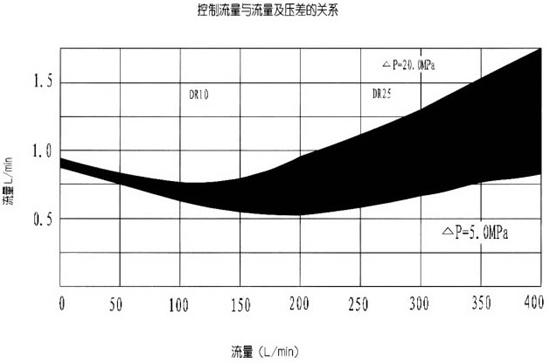

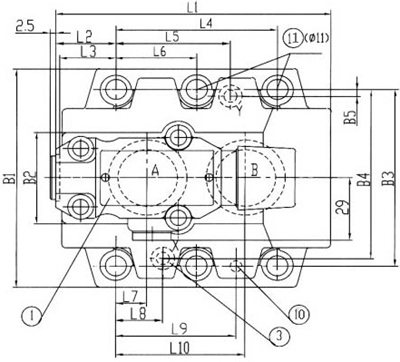

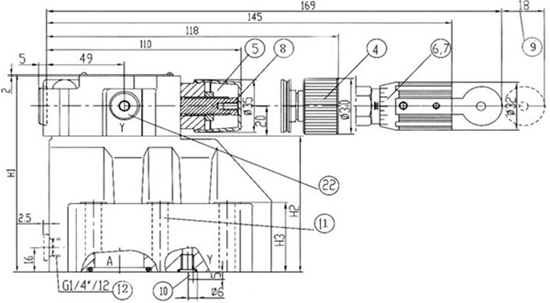

| 1 名牌 2.1油口Y用于外部控制油泄油 2.2 可選的油口Y用于外部控制油泄油（G1/2或M14X1.5） 3 油口X無功能（盲孔） 4 調整元件“4” 5 調整元件“5” 6 調整元件“6” 7 調整元件“7” 8 六角10對邊寬 9 拔下鑰匙 需要的空隙 10 定位銷 11 4個閥固定孔用DR 10和20 6個閥固定孔用DR 30 12壓力表連接 |
底板 DR 10G 460/01(G3/8) G461/01(G1/2) DR 20 G 412/01(G3/4) G413/01(G1) DR 30 G414/01(G11/4) G415/01(G11/2) 閥固定螺釘用于 DR 10 4個M10×50GB7085-10.9 擰緊扭矩=75Nm DR 20 4個M10×60GB70-85 擰緊扭矩=75Nm DR 30 6個M10×70GB70-85-10.9 擰緊扭矩=75Nm |
 |
 |
| 型號 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 |
| DR 10 | 96 | 35.5 | 33 | 42.9 | 21.5 | -- | 7.2 | 21.5 |
| DR 20 | 116 | 37.5 | 35.4 | 60.3 | 39.7 | -- | 11.1 | 20.6 |
| DR 30 | 145 | 33 | 29.8 | 84.2 | 59.5 | 42.1 | 16.7 | 24.6 |
| 型號 | L9 | L10 | B1 | B2 | B3 | B4 | B5 | H1 | H2 | H3 | O形圈 油口A，B |
O形圈 油口X，Y |
| DR10 | 31.8 | 35.8 | 85 | 50 | 66.7 | 58.8 | 7.9 | 112 | 92 | 28 | 17.12×2.62 | 9.25×1.78 |
| DR20 | 44.5 | 49.2 | 102 | 59.52 | 79.4 | 73 | 6.4 | 122 | 102 | 38 | 28.17×3.53 | 9.25×1.78 |
| DR30 | 62.7 | 67.5 | 120 | 76 | 96.8 | 92.8 | 3.8 | 130 | 110 | 46 | 34.52×3.53 | 9.25×1.78 |
 | |

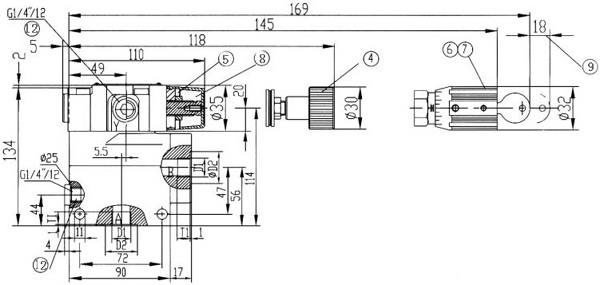

| 1 名牌 2.1 油口Y用于外部控制油泄油 4 調整元件“4” 5 調整元件“5” 6 調整元件“6” |
7 調整元件“7“ 8 六角10對邊寬 9 拔下鑰匙 需要的空隙 11閥固定孔 12 壓力表接口 |
 | |
| 型號 | D1 | D2 | T1 |
| DR0G | G1/2M22×1.5 | 34 | 14 |
| DR15G | G3/4 M27×2 | 42 | 16 |
| DR20G | G1 M33×2 | 47 | 18 |
| DR25G | G1 1/4 M42×2 | 58 | 20 |
| DR30G | G1 1/2 M48×2 | 65 | 22 |
 | |
 |
 |

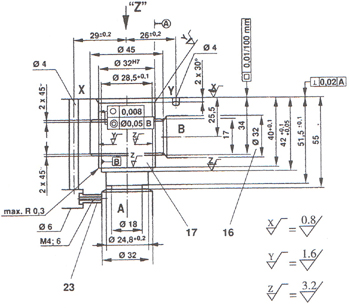

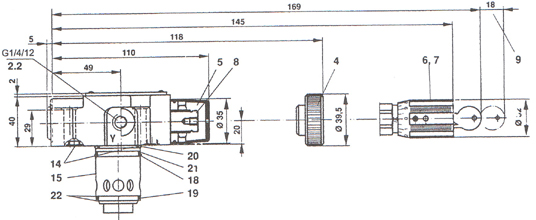

| 1 名牌 2.1油口Y用于外部控制油泄油 2.2 可變的油口Y用于外部控制油泄油 4 調整元件“4” 5 調整元件“5” 6 調整元件“6” 7 調整元件“7” 8 六角10對邊寬 9 拔下鑰匙 需要的空隙 11 閥固定孔 14 O形圈9.03×1.35 15 主閥芯 16 直徑32孔和直徑45孔 可在任何位置相遇 |
務必注意連接孔 X和固定孔不可損壞 17 擋圈和O形圈在安裝 主閥芯之前裝入此孔 18 O形圈28.3×1.78 19 O形圈27.3×2.4 20 O形圈28.24×2.62 21 擋圈8-024 29.03×1.35 22 擋圈 28.4×32×0.7 23 節流塞必須單獨訂貨 4個閥固定螺釘 M8×40GB70-85-10.9 旋轉扭矩=37Nm |
 | |
 |
 |
 |
 |
 |
 |
 |
 |
