CFF系列自封式吸油濾油器
型號：CFF-510瀏覽次數：602次
分享產品該項濾油器是我廠消化國內外同類型產品制造的，其結構合理、先進，更換濾芯方便，為國內首創。 該系列濾油器是安裝在液壓系統的油箱旁，安裝時濾油器必須浸入液面線以下，出油口應水平或向下傾斜，以防泵口吸空。 1、濾芯過濾材料采用銅網過濾，通油量大，并能清洗后重復使用。 2、帶有手動控制閥，在調換濾芯時起到自封作用，故油箱中的油液不會流出。 3、帶磁性可濾除較大的鐵質、污染物。
|
簡介及特性：

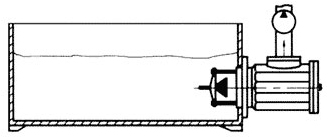

該項濾油器是我廠消化國內外同類型產品制造的，其結構合理、先進，更換濾芯方便，為國內首創。 該系列濾油器是安裝在液壓系統的油箱旁，安裝時濾油器必須浸入液面線以下，出油口應水平或向下傾斜，以防泵口吸空。 1、濾芯過濾材料采用銅網過濾，通油量大，并能清洗后重復使用。 2、帶有手動控制閥，在調換濾芯時起到自封作用，故油箱中的油液不會流出。 3、帶磁性可濾除較大的鐵質、污染物。 |
| CFF2 | □ | □ | Z |
| 代號 | 公稱流量(L/min) | 過濾精度（µm） | 有無發訊器 |
| 自封式吸油濾油器 | Z:ZS-|真空發訊器 省略：無發訊器 |
| 型號 | 公稱流量 L/min |
過濾精度 μm |
通徑 mm |

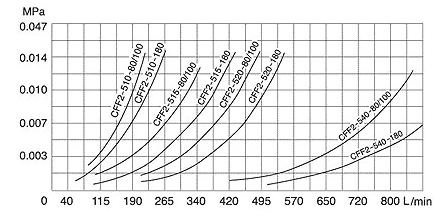

原始?jí)毫p失 MPa |
連接方式 | 濾芯型號 |
| CFF2-510×※※ | 300 | 80 | Ø63 | ≤0.01 | 法蘭式 | CFF2-510 |
| CFF2-515×※※ | 25 | 80 | G1 1/4 | ≤0.01 | 法蘭式 | CFF2-515 |
| CFF2-520×※※ | 40 | 80 | G1 1/4 | ≤0.01 | 法蘭式 | CFF2-520 |
| CFF2-540×※※ | 40 | 80 | G1 1/4 | ≤0.01 | 法蘭式 | CFF2-540 |

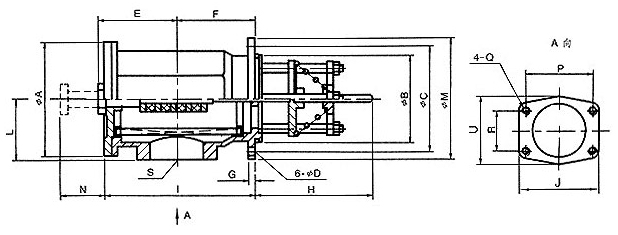

| 型號 | 尺寸mm | |||||||||||||||||
| A | B | C | D | E | F | G | H | I | J | L | M | N | P | Q | R | U | S | |
| CFF2-510 | 183 | 135 | 161 | ø13 | 100 | 120 | 10 | 143 | 220 | 41/2" | 94 | 188 | 39 | 3.5" | M12 | 2" | 49/32" | 21/2" |
| CFF2-515 | 214 | 150 | 181 | ø13 | 100 | 120 | 12 | 143 | 220 | 55/16" | 110 | 210 | 39 | 4.19" | M16 | 2.44" | 55/32" | 3" |
| CFF2-520 | 230 | 180 | 210 | ø13 | 100 | 120 | 12 | 143 | 220 | 63/8" | 120 | 242 | 39 | 5.12" | M16 | 3.06" | 6" | 4" |
| CFF2-540 | 221 | 163 | 210 | ø13 | 109 | 145 | 16 | 153 | 254 | 63/8" | 154 | 242 | 60 | 5.12" | M16 | 3.06" | 6" | 4" |
