CGQ系列磁性濾油器
型號：CGQ-25瀏覽次數：623次
分享產品強磁管路濾油器由采用高矯頑力的強磁性材料與阻攔濾網組合而成，吸附力是一般磁性材料的十倍，具有在瞬間液間流沖擊或高流速狀態下，吸附微米級的鐵磁性污染物的能力，并能克服在高速大沖擊下沖下的鐵磁性污染物重新被吸附住，從而避免了液壓元件的卡死或磨擦付的磨損，延長液壓元件及液壓系統的使用壽命，增強液壓系統的可靠性。在電液伺服系統和電液比例系統中應用，效果十分明顯。
|
簡介：
強磁管路濾油器由采用高矯頑力的強磁性材料與阻攔濾網組合而成，吸附力是一般磁性材料的十倍，具有在瞬間液間流 沖擊或高流速狀態下，吸附微米級的鐵磁性污染物的能力，并能克服在高速大沖擊下沖下的鐵磁性污染物重新被吸附住， 從而避免了液壓元件的卡死或磨擦付的磨損，延長液壓元件及液壓系統的使用壽命，增強液壓系統的可靠性。在電液 伺服系統和電液比例系統中應用，效果十分明顯。 |
| 型號 | 工作壓力 Mpa |
過濾精度 μm |
原始壓力損失 μm |
| CGQ-※ | 31.5 | 60 | 0.14-0.19 |

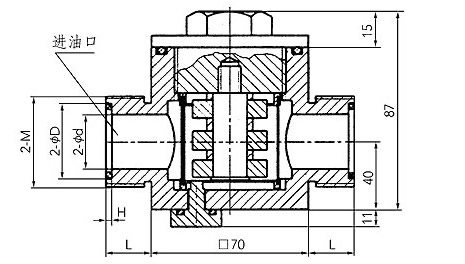

| 型號 | 通徑 | 尺寸mm | O形圈 | |||||
| M | D | H | L | |||||
| CGQ-6 | 6 | M16×1.5 | 11 12 16 20 24 |
0 -0.2 | 1.4 | 0 -0.05 | 11 | Ø11×1.9 |
| CGQ-8 | 8 | M18×1.5 | 0 -0.2 | 1.4 | 0 -0.05 | 12 | Ø12×1.9 | |
| CGQ-10 | 10 | M22×1.5 | 0 -0.2 | 1.8 | 0 -0.05 | 12 | Ø16×2.4 | |
| CGQ-12 | 12 | M27×1.5 | 0 -0.2 | 1.8 | 0 -0.05 | 13 | Ø20×2.4 | |
| CGQ-15 | 15 | M30×1.5 | 0 -0.2 | 1.8 | 0 -0.05 | 14 | Ø24×2.4 | |
| CGQ-20 | 20 | M36×2 | 30 34 | 0 -0.34 | 2.4 | 0 -0.05 | 16 | Ø30×3.1 |
| CGQ-25 | 25 | M42×2 | 30 34 | 0 -0.34 | 2.4 | 0 -0.05 | 20 | Ø34×3.1 |

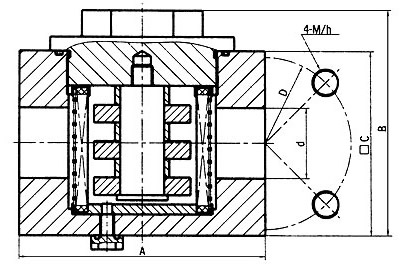

| 型號 | 通徑 | 外形尺寸 | ||||
| d | M/h | A | B | C | D | |
| CGQ-32 | 32 | M16/22 | 140 | 128 | 150 | 98 |
| CGQ-40 | 40 | M16/22 | 140 | 128 | 150 | 98 |
| CGQ-50 | 50 | M20/28 | 170 | 150 | 123 | 118 |
